适用于电动汽车能量消耗率和续驶里程试验方法的

汽车司机助手系统

1. 概述

   在汽车研发过程中，通常需要汽车按照某一规定的工况进行行驶，在汽车行驶的过程中，工程师进行各种数据的动态采集，完成各种标定、匹配和检测等工作。本公司开发了CFV-PAD型司机助。该系统是由GPS速度传感器和平板电脑，以及软件组成，主要是指导司机按照某种预设的工况，进行汽车驾驶的。

   该系统已经内置了GB/T19233\GB19578-2021（WLTC）、GB/T 27840（C-WTVC和CHTC）、GB18352（轻型车NEDC）、GB19754 (客车\CHTC)和欧洲SORT（四种标准工况曲线）、GBT 38146.1-2019（CLTC）以及 GBT 38146.2-2019（CHTC）中国汽车行驶工况，共16种曲线，可以根据客户要求增加曲线

1. GPS速度传感器

  组合导航系统：GNSS/INS集成了三个MEMS陀螺仪，三个MEMS加速度计，GNSS卫星导航系统，磁场计，气压高度计，ADC模数转换，温度传感器，扩展I/O接口等。采用实时操作系统，在高性能数据处理芯片中嵌入特有的数据融合滤波算法，系统能在静态、动态以及冲击振动状态下，均有很好的响应，输出稳定的姿态数据。

　支持目前市场上所有的卫星导航系统，包括GPS, GLONASS, GALILEO和COMPASS，支持SBAS星基差分。特别是在城市道路中，单纯的GPS已经不能满足连续定位的需求。即使在卫星信号丢失的情况下，它仍然能够通过惯性导航系统来连续输出导航数据。系统中的陀螺和加速度计均经过温度补偿和校正，确保其在全温度范围内的精度。并对陀螺仪进行了g灵敏度校正和补偿，确保其在高动态环境下的性能。

　速度精度可达到：0.007m/s

    通过数据采集卡与平板电脑进行通讯

1. 二合一平板电脑

   操作系统 Windows

   存储容量 64GB

   处理器   四核处理器  速度1.4GHz

   系统内存 2GB

屏幕尺寸  10.1英寸  可选12英寸

屏幕比例  16:10

屏幕类型  IPS   5点P+G电容触摸屏

2.3 软件

内置3种工况曲线，其中GB/T 27840-2011和GB19754两个标准工况曲线适用于大客车，进行标定和经济性测试。其中GB18352工况曲线，适用于GB/T 18386-2005电动汽车能量消耗率和续驶里程试验

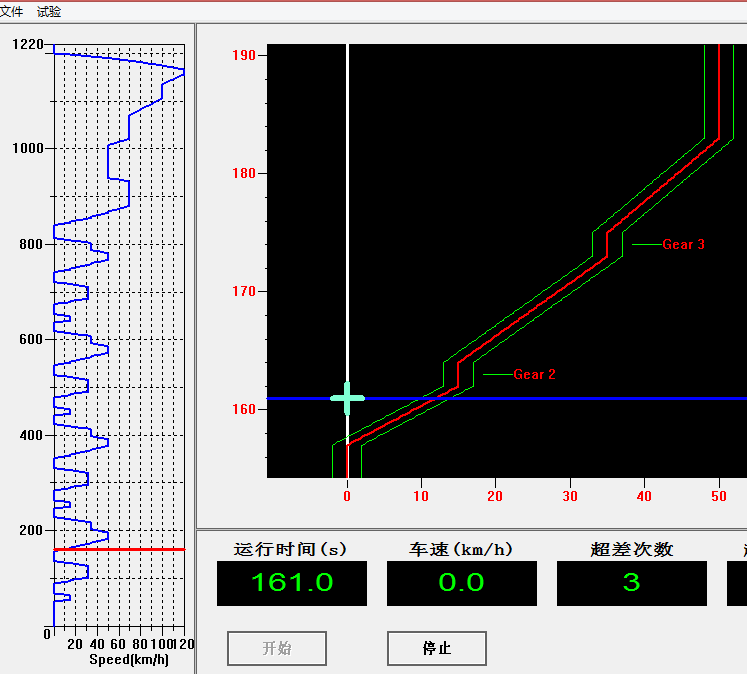

界面示意如下：

左侧是对整个曲线的概览以及已经完成的大概位置，右侧区域为实时车速数字显示和坐标位置刷新，以及目标行驶车速区间显示。刷新频率可根据用户视觉习惯设置。

                                              北京友联致远汽车科技有限公司

                                                       201705
